CRN (Canadian Registration Number) 소개

CRN 등록과 관련된 홈페이지를 별도로 만들었습니다. 최신 정보들로 업데이트 되었으니 아래의 링크를 참고하시면 좋을 것 같습니다.



CRN 컨설팅





캐나다에서 Pressure Equipment와 관련된 일을 하다 보면 늘 마주치게 되는 것이 바로 CRN이다. 이 CRN은 Canadian Registration Number의 약자이지만 사람들끼리 말할 때는 대부분 CRN Number라고 부른다(예전 블로그에서 호주에서 CRN으로 검색해서 들어오는 경우가 종종 있었는데 뭔가 자동차 등록에 관한 것 같은데 그것과는 전혀 상관없는 이야기이다).



앞서 캐나다 Pressure Equipment 법규라는 글에서 설명한 것과 같이 Pressure Equipment에 관련된 다양한 법과 Code 사이에서도 Hierarchy가 존재한다. 법이라고 할 수 있는 Act와 Regulations가 가장 상위이며 대부분의 주에서 'CSA B51 General requirements for boilers, pressure vessels, and pressure piping'라는 Code가 그 바로 다음에 위치한다. 바로 이 CSA B51이라는 Code 속에 캐나다만의 독특한 요구사항들이 포함되어있는데 그중에 하나가 바로 CRN이라는 것이다.



CSA B51에서는 Pressure Equipment(보일러, 압력용기, Fittings류 등)의 설계 사양과 용접절차서(WPS/PQR)를 각 주의 기관에 등록을 하도록 요구하고 있다. 예를 들어 알버타에서는 ABSA, 온타리오에서는 TSSA에 등록하여야 한다. 등록이 완료되면 각 기관에서는 특정한 번호를 부여하게 되는데 그것을 CRN이라고 한다.



같은 CRN이라고는 불려도 다음과 같이 상황에 따라서 다른 방식으로 번호가 부여된다.







1. Boiler and Pressure Vessel

보일러와 압력용기의 디자인이 등록되면 각 기관에서 CRN을 부여하며 이때 다음과 같은 방식으로 번호가 부여된다.



1) 각 기관에서는 1번부터 번호를 부여하며 (일반적으로) 9999번이 넘어가면 번호 앞에 알파벳을 붙인다. 예: 1.5; 2.5; .................; 9999.5; A0001.5; A0002.5; .........; B0001.5

(참고)

이것이 기본적인 번호 부여 방식이지만 CSA B51에 정확하게 규정되어있지 않다. 그래서 알파벳 이후 숫자가 세 자리나 다섯 자리인 경우도 가끔씩 보인다. 이와 관련해서 최근에 흥미로운 글을 발견했다.



ABSA에서는 그들이 사용하는 시스템 문제로 CRN 번호에서 숫자는 반드시 네자리로만 이루어져야 한다. 그래서 타주에서 발행된 CRN 번호 중에서 숫자가 5자리인 경우에는 부득이하게 알버타에서만 사용되는 CRN 번호를 따로 만드는 수밖에 없다고 한다. TSSA에서 2013년에 잠시 숫자 5자리의 CRN 번호를 부여했으나 이 문제로 인하여 현재는 숫자가 4자리인 CRN 번호만 부여하고 있다. 그런데 퀘벡에서는 숫자 5자리의 CRN 번호만 부여하는데 알버타와의 호환을 위해 알파벳 이후의 첫 번째 숫자는 항상 '0'으로 지정한다고 한다. 예를 들어 퀘벡에서는 항상 'A05301.6'과 같은 식으로 번호를 부여하며 이것이 알버타에도 등록이 된다면 알버타에서는 'A5301.62'로 등록이 된다.



실제로 내가 검사를 하다가 장치에 'CRN M10007.513467890YTN, V7038.2'이라고 적혀있는 경우를 본 적이 있다. 당시에는 ABSA는 참으로 까다롭기도 하지. 왜 저렇게 따로 CRN을 부여했을까 생각했다. 그런데 알고 보니 번호 호환 문제로 인하여 부득이하게 두 가지의 CRN 번호를 부여한 것이었다.





2) 소수점 이후의 번호는 디자인이 등록된 주를 의미한다. 주별 번호는 다음과 같다.
British Columbia 1
Alberta 2
Saskatchewan 3
Manitoba 4
Ontario 5
Quebec 6
New Brunswick 7
Nova Scotia 8
Prince Edward Island 9
Newfoundland and Labrador 0
Northwest Territories T
Yukon Y
Nunavut N

예를 들어, K3294.5는 온타리오에서 등록된 번호이며, A1002.3은 사스카추완에서 등록된 번호이다





3) 한 주에서 등록된 디자인이 다른 주에서도 등록될 경우 최초 등록된 번호 뒤에 추가로 등록된 주의 번호를 추가한다
예:  K3294.52는 온타리오와 알버타에 등록되어 있는 것이고 K3284.523은 온타리오, 알버타, 사스카추완에 등록되어 있는 것이다. 그리하여 가끔 K3284.5123467890과 같은 무지막지한 번호가 장치 위에 써져있는 경우가 있다.

(참고)

중요한 사실은 소수점 첫 번째 자리의 숫자는 그 디자인이 처음에 어디에서 등록된 것을 나타낸다는 것이다. 따라서 동일한 디자인이 여러 주에서 등록될 경우 첫 번째 자리는 항상 그대로 여야 하고 나머지 숫자는 순서가 뒤바뀌어도 상관이 없다. 예를 들어 K3284.52나 K3284.53은 같은 디자인이지만 K3284.25 와 K3284.52는 전혀 다른 디자인이다





CRN 번호가 적혀있는 ASME Data Report의 예





4) 만약 모든 주에 디자인이 등록되었다면 추가 번호 대신 'C'를 붙일 수 있다
예: K3284.5123467890TYN은 K3284.5C 로 줄여 쓸 수 있다.

5) 만약 디자인이 의무적으로 등록되어야 하는 주에서는 모두 등록되었고 등록이 필요 없는 주에서는 등록되지 않았을 경우에는 CL로 줄여 쓸 수 있다
예: K3284.5CL (L은 Limited를 뜻함)
(참고)

개인적으로 지금까지 보일러와 압력용기에서 이러한 CL 번호를 본 적은 없다. 보일러나 압력용기의 경우 이곳에서는 등록이 필요한데 다른 주에서는 등록이 필요 없는 경우가 거의 없을 것 같다.
이럴 수가! 최근에 CL 번호가 달린 보일러를 보게 되었다. 아래의 사진은 소형 Hot Water Boiler의 Nameplate이다. Low Pressure Hot Water Boiler의 경우 주 별로 Heating Surface가 3 제곱미터(사스카추완 등) 이하이거나 30sqft(온타리오 등) 이하일 경우 등록에서 제외되는 경우가 있다. 아마도 이 회사에서는 이점을 활용하여 등록이 필요한 주에서만 등록을 한 것 같다. 그럴 경우 불필요한 등록 비용을 크게 줄일 수 있을 것이다. 아마도 CRN 등록을 대행해 주는 업체에서 그렇게 컨설팅을 해주었을 것 같다. 상당히 잘하는 곳인 것 같다.



CL 번호가 적혀있는 Nameplate





그리고 아래에서 설명할 Fittings의 CRN 번호에서도 이러한 CL 번호를 가끔 볼 수 있다. 미리 설명하자면, BC주나 SK주의 경우 CSA Category A/B/C/G Fittings의 경우 등록이 필요 없기 때문에 0A05609.5CL과 같은 CRN 번호가 존재한다.





관련 글

CRN 등록 절차: Boiler and Pressure Vessel

CRN 검색: Boiler and Pressure Vessel CRN 검색 방법



2. Fittings

보일러와 압력 용기의 CRN 부여 방식과 유사하다. 이때 소수점 앞의 번호 체계가 약간 다르다. Fittings류의 CRN 번호는 항상 숫자 0으로 시작되며 그다음 A부터 H 중의 하나의 알파벳을 적은 후 번호를 부여한다(이때 알파벳은 (CSA B51의 Fittings Category를 의미함).
예: 0A10125.5 는 온타리오에 등록된 A Category Fittings을 말한다. Fittings의 경우 알파벳 이후가 꼭 네 자리가 아닌 경우가 많다. 아무래도 압력 용기의 CRN과는 다르게 알파벳이 고정되어 있기 때문에 계속해서 번호를 올리는 것 같다. 예를 들어 0A9999.5 이후에는 계속해서 0A10000.5와 같은 순으로 번호를 부여한다.

(참고) CSA B51에서 규정하고 있는 Fitting의 카테고리
A Pipe Fittings (Tee, Elbow 등)

B Flange 류

C Valve 류

D Expansion Joint, Flexible Joint, Hose Assemblies

E Strainer, Filter, Separators, Steam Traps

F Measuring Devices (Pressure Gauge 등)

G Safety Relief Devices

H Pressure Retaining Equipment (주로 42.5 L 이하나 ID 6" 이하)



Fittings류 등록 시 필요한 Statutory Declaration 양식. 오른쪽 아래 0A13054.5라고 등록 번호가 부여되었다.





관련 글

CRN 등록 절차: Fittings

CRN 검색: Fittings류 CRN 등록 업체 리스트 (일부) 및 검색 방법



3. Pressure Piping

엄밀하게 말하면 Pressure Piping 등록 번호는 CSA B51에 따라 CRN이라고 하지 않고 Piping Registration Number라고 해야 한다. 하지만 현장에서는 대부분 그냥 Piping CRN이라고 부른다. 그리고 CSA B51는 압력 용기나 Fittings류와는 달리 Pressure Piping 번호 부여 방식에 대한 설명은 없다. 그냥 이것이 등록되어야 된다고만 말하고 있어서 각 기관에서 알아서 번호를 부여한다. 대부분 기관에서 P로 시작하는 일련번호를 부여하며 소수점 뒤 번호는 부여하지 않는다.

예: 온타라오에서는 P33043, P44015 ADD15 와 같이 번호를 부여





Piping Registration Stamp 가 찍혀있는 도면. 온타리오에서는 Piping의 디자인이 등록되면 이렇게 도장을 찍어준다





4. Welding / Brazing Procedure (WPS/BPS)

CSA B51에서는 Pressure Piping과 같이 이것도 각 주별로 등록되어야 된다라고만 되어있다. 따라서 주별로 알아서 번호를 부여한다. 그런데 대부분의 주에서 압력 용기 CRN과 비슷하게 WPS/BPS 등록 번호도 소수점 체계를 사용한다. 예를 들어 온타리오에서는 WP-T1552.5와 같은 식으로 등록 번호를 부여한다.

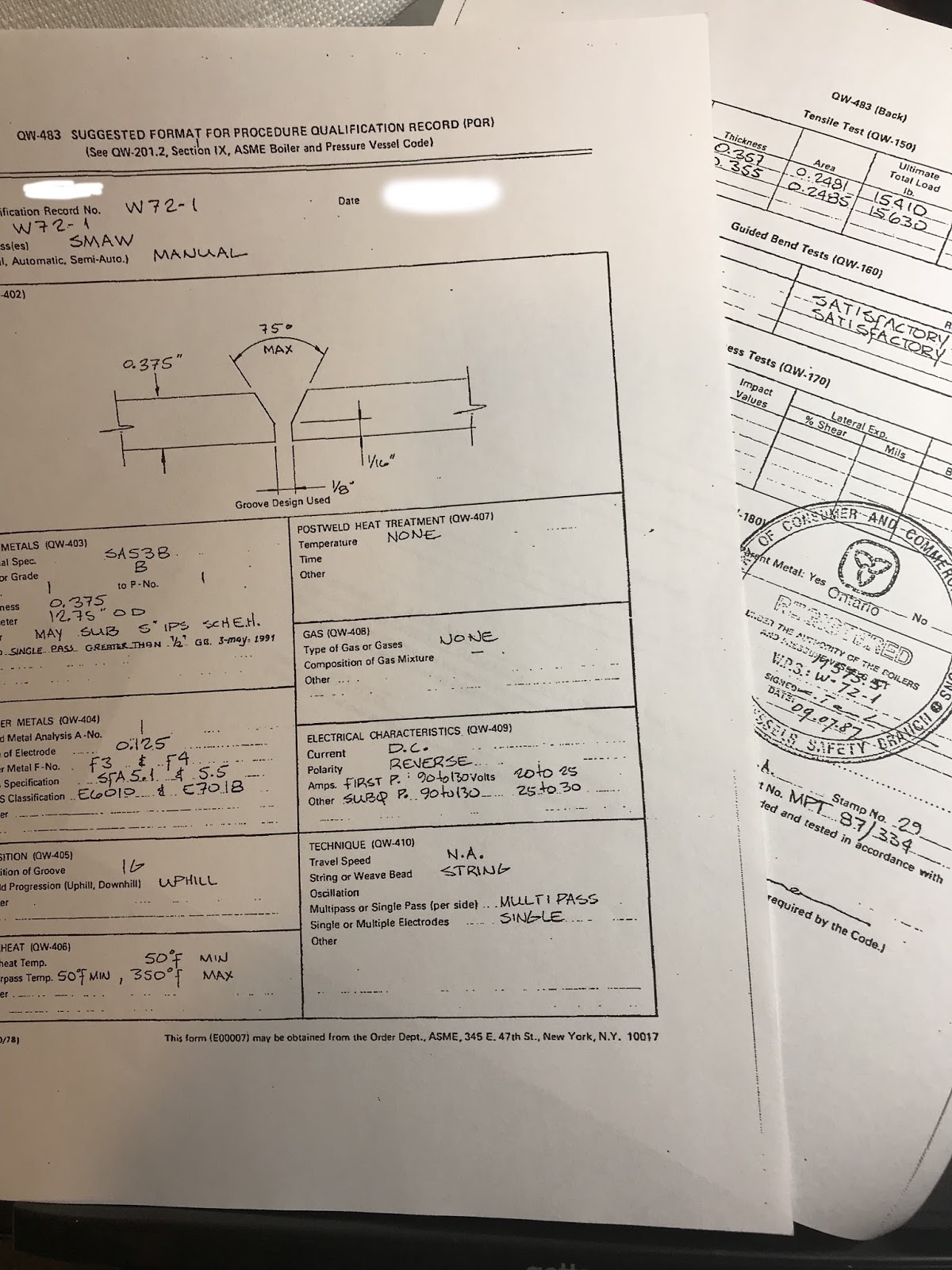

오래된 WPS라 TSSA의 전신인 Ontario Ministry의 도장이 찍혀있다. TSSA에서는 BC/AB/SK/MB 주와는 달리 WPS가 아니라 PQR에 도장을 찍어 준다





참고: CRN 소개 영상
